pos機專用工控主板知識

POS專用工控主板D425，主要用于POS機，是POS機最重要的部件之一。英特爾凌動處理器平望凌動主板D525針對小型企業網絡存儲設備和家庭設備而推出的凌動處理器最近又增兩員猛將。兩款型號分辨為D425和D525，兩者的工作頻率同為1.8GHz，其中D425為單核產品并擁有512KB緩存，D525為雙核產品擁有1MB緩存。這兩款處理器憑借較高的主頻為存儲處理帶來更高的性能，同時這兩款處理器也支撐新的內存規格。

POS機硬件要求：

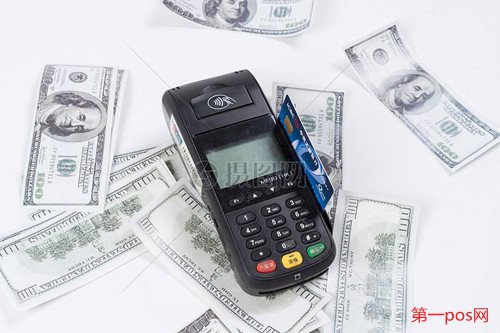

1、主機部分主機用于采集銀行卡磁條/IC芯片數據信息，并與收單機構或銀聯中心進行數據信息傳送和接收，對各類交易進行處理。主機部分包含操作鍵盤、液晶顯示面板、刷卡槽/讀卡口、通訊插口，其中：

1）操作鍵盤是收銀員在受理銀行卡時的主要操作區域；

2）液晶顯示面板用于顯示POS操作信息；

3）刷卡槽用于讀取磁條卡信息，讀卡口用于讀取IC卡信息。根據POS的功能不同，讀卡口屬于選配配置；

4）通訊插口用于連接外部設備或者通訊線路。

POS系統基本原理

POS系統基本原理是先將商品資料創建于計算機文件內，透過計算機收銀機聯機架構，商品上之條碼能透過收銀設備上光學讀取設備直接讀入后（或由鍵盤直接輸入代號）馬上可以顯示商品信息（單價，部門，折扣...）加速收銀速度與正確性。每筆商品銷售明細資料（售價，部門，時段，客層）自動記錄下來，再由聯機架構傳回計算機。經由計算機計算處理即能生成各種銷售統計分析信息當為經營管理依據。

POS機是通過讀卡器讀取銀行卡上的持卡人磁條信息，由POS操作人員輸入交易金額，持卡人輸入個人識別信息（即密碼），POS把這些信息通過銀聯中心，上送發卡銀行系統，完成聯機交易，給出成功與否的信息，并打印相應的票據。POS的應用實現了信用卡、借記卡等銀行卡的聯機消費，保證了交易的安全、快捷和準確，避免了手工查詢黑名單和壓單等繁雜勞動，提高了工作效率。

POS機內部分析

通訊接口電路通常由RS232接口，PINPAD接口，IRDA接口和RS485等接口電路組成。RS232接口通常為POS程序下載口，PINPAD接口通常為主機和密碼鍵盤的接口，IRDA接口通常為手機和座機的紅外通訊接口。接口信號通常都是由一個發送信號、一個接收信號和電源信號組成。

MODEM板由中央處理模塊、存儲器模塊、MODEM模塊、電話線接口組成。首先，POS會先檢測/RING和/PHONE信號，以確定電話線上的電壓是否可以使用，交換機返回可以拔號音，POS拔號，發送燈閃動，開始拔號，由通訊協議確定交換機和POS之間的信號握手確認等，之后才開始POS的數據交換，信號通過MODEM電路收發信號；完成后掛斷，結束該過程。
